La résistance aux chocs est un facteur crucial lorsqu'il s'agit de PCB multicouches FR4. En tant que fournisseur de PCB multicouches FR4, j'ai pu constater par moi-même comment cette caractéristique peut faire ou défaire un produit. Voyons donc ce que signifie réellement la résistance aux chocs du PCB multicouche FR4 et pourquoi elle est importante.
Qu'est-ce que le PCB multicouche FR4
Tout d'abord, il est important de comprendre ce que sont les PCB multicouches FR4. FR4 est un type de stratifié époxy renforcé de fibre de verre largement utilisé dans l'industrie des PCB. Les PCB multicouches sont fabriqués en empilant plusieurs couches de ces stratifiés FR4 avec des motifs conducteurs entre les deux. Ils sont utilisés dans un large éventail d'applications, de l'électronique grand public aux équipements industriels.
Comprendre la résistance aux chocs
La résistance aux chocs fait référence à la capacité d'un PCB à résister à des forces ou à des impacts soudains sans être endommagé. Imaginez laisser tomber un smartphone sur le sol ou soumettre un équipement industriel à des vibrations. Dans ces situations, un PCB avec une bonne résistance aux chocs sera capable de conserver sa fonctionnalité sans se fissurer, se délaminer ou voir ses traces conductrices brisées.
Facteurs affectant la résistance aux chocs
Plusieurs facteurs peuvent affecter la résistance aux chocs d'un PCB multicouche FR4.
Qualité des matériaux
La qualité du matériau FR4 lui-même joue un rôle important. Les stratifiés FR4 de haute qualité ont de meilleures propriétés mécaniques, ce qui signifie qu'ils sont plus susceptibles de résister aux chocs. Lorsque nous nous approvisionnons en matériaux, nous recherchons toujours des fournisseurs capables de nous fournir des stratifiés FR4 de premier ordre. Cela garantit que nos PCB disposent d'une base solide en matière de résistance aux chocs.
Conception des calques
La façon dont les couches sont conçues dans un PCB multicouche est également importante. Si les couches sont trop épaisses ou s'il y a trop de couches empilées sans tenir compte de la répartition des contraintes, le PCB peut être plus susceptible d'être endommagé lors d'un impact. Nous travaillons en étroite collaboration avec nos équipes de conception pour optimiser la conception des couches pour une résistance maximale aux chocs. Par exemple, nous pourrions utiliser une structure de couches équilibrée pour répartir uniformément la contrainte sur tous les niveaux.
Placement des composants
L'endroit où les composants sont placés sur le PCB peut avoir un impact significatif sur sa résistance globale aux chocs. Les composants lourds ou présentant des arêtes vives peuvent créer des concentrations de contraintes sur la carte. En planifiant soigneusement le placement des composants, nous pouvons minimiser ces points de contrainte et améliorer la capacité du PCB à résister aux impacts.
Processus de fabrication
Le processus de fabrication est un autre facteur critique. Tout défaut ou incohérence dans le processus de fabrication peut affaiblir le PCB et réduire sa résistance aux chocs. Dans notre usine, nous avons mis en place des mesures de contrôle de qualité strictes pour garantir que chaque PCB que nous produisons répond aux normes les plus élevées. Cela inclut l'utilisation de techniques de fabrication avancées et l'inspection minutieuse de chaque planche avant qu'elle ne quitte notre usine.
Importance de la résistance aux chocs dans différentes applications
Electronique grand public
Dans le monde de l’électronique grand public, la résistance aux chocs est essentielle. Pensez aux smartphones, tablettes et ordinateurs portables. Ces appareils tombent souvent ou sont heurtés, et si le PCB à l'intérieur ne peut pas supporter l'impact, l'appareil peut cesser de fonctionner. Par exemple, unCarte de circuit imprimé de masque de soudure bleuutilisé dans un smartphone doit pouvoir résister au choc d’une chute. Nos PCB très résistants aux chocs garantissent que ces appareils peuvent répondre aux exigences d'une utilisation quotidienne.
Industrie automobile
L'industrie automobile s'appuie également fortement sur des PCB dotés d'une bonne résistance aux chocs. Dans une voiture, les PCB sont utilisés dans divers systèmes, tels que l'unité de commande du moteur, le système d'infodivertissement et les dispositifs de sécurité. Ces systèmes doivent fonctionner correctement même lorsque la voiture est soumise à des vibrations, des bosses et des chocs sur la route. UNPCB plaqué or dur double faceutilisé dans une application automobile doit être capable de résister à ces conditions difficiles sans échouer.
Équipement industriel

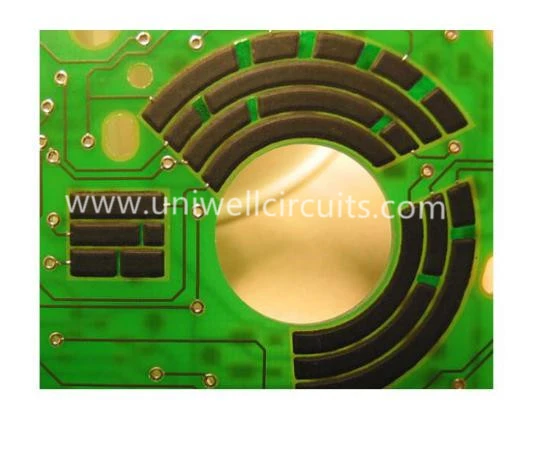

Les équipements industriels fonctionnent souvent dans des environnements difficiles où ils peuvent être exposés à des vibrations, des impacts et d'autres contraintes mécaniques. PCB utilisés dans les équipements industriels, commeUniwell Circuits équipement électrique carte d'encre carbone, doivent être capables de résister à ces conditions pour assurer le fonctionnement continu de l’équipement. Si un PCB tombe en panne en raison d'une mauvaise résistance aux chocs, cela peut entraîner des temps d'arrêt et des réparations coûteux.
Éclairage LED
Dans l’industrie de l’éclairage LED, les PCB sont utilisés pour alimenter et contrôler les LED. Ces PCB doivent pouvoir résister aux manipulations lors de l'installation et aux vibrations ou impacts pouvant survenir lors de l'utilisation. NotreCarte de circuit imprimé de lumière LEDest conçu avec une résistance élevée aux chocs pour garantir des performances fiables dans les applications d'éclairage LED.
Clés USB
Les lecteurs flash sont un autre exemple où la résistance aux chocs est importante. Ces petits appareils sont souvent transportés dans des poches ou des sacs et peuvent être facilement laissés tomber. UNCarte de circuit imprimé pour lecteur flashavec une bonne résistance aux chocs, il peut protéger les données stockées sur la clé USB contre la perte due à des dommages physiques.
Test de la résistance aux chocs des PCB multicouches FR4
Dans notre entreprise, nous effectuons des tests rigoureux pour garantir que nos PCB multicouches FR4 répondent aux normes de résistance aux chocs requises. Nous utilisons diverses méthodes de test, telles que les tests de chute, les tests de vibration et les tests de choc. Ces tests simulent des conditions réelles pour évaluer dans quelle mesure les PCB peuvent résister aux chocs et aux vibrations.
Tests de chute
Lors d'un test de chute, nous faisons tomber le PCB d'une certaine hauteur sur une surface dure pour simuler la situation dans laquelle un appareil tombe accidentellement. Nous répétons le test plusieurs fois et sous différents angles pour garantir une évaluation complète. Après les tests de chute, nous inspectons le PCB pour détecter tout signe de dommage, tel que des fissures, un délaminage ou des traces de rupture.
Essais de vibrations
Les tests de vibration sont utilisés pour simuler les vibrations auxquelles un PCB peut être exposé lors d'une utilisation normale. Nous utilisons des équipements spécialisés pour soumettre le PCB à différents niveaux et fréquences de vibrations. Pendant le test, nous surveillons les performances électriques du PCB pour détecter tout changement pouvant indiquer des dommages.
Travailler avec nous
Si vous êtes à la recherche de PCB multicouches FR4 à haute résistance aux chocs, nous serions ravis de travailler avec vous. Notre équipe d'experts se consacre à vous fournir des PCB de la meilleure qualité qui répondent à vos besoins spécifiques. Que vous soyez dans le secteur de l'électronique grand public, de l'automobile, de l'industrie ou dans tout autre secteur, nous avons les connaissances et l'expérience nécessaires pour vous fournir la solution adaptée.
N'hésitez pas à nous contacter pour discuter de vos besoins en PCB. Nous sommes là pour répondre à toutes vos questions et vous aider à trouver le PCB parfait pour votre application. Commençons ensemble un projet et voyons comment nos PCB peuvent faire la différence dans vos produits.
