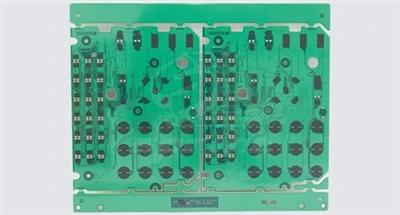

En tant que branche importante defabrication de circuits imprimésTechnologie, les circuits imprimés à l'huile de carbone occupent une position irremplaçable dans l'industrie électronique moderne en raison de leur système de matériau d'encre conductrice unique et de leurs caractéristiques de processus. Le cœur des cartes de circuits imprimés à base d'huile de carbone - encre conductrice à base de carbone est formé en proportionnant avec précision des matériaux de carbone hautement conducteurs avec des résines polymères pour former des matériaux composites qui combinent conductivité et transformabilité. Ce matériau forme des lignes conductrices sur le substrat grâce à des processus tels que l'impression de treillis métallique et le durcissement thermique, permettant ainsi une intégration à faible-coût et à haute-efficacité des fonctions de circuit.
1, la composition de base et le principe du circuit imprimé d'huile de carbone
Le cœur du circuit imprimé d’huile de carbone réside dans le matériau clé de l’huile de carbone. L'huile de carbone est essentiellement une encre conductrice, appartenant à la catégorie des encres pour circuits imprimés. Son composant principal est le carbone, qui est souvent imprimé avec précision sur la position désignée du circuit imprimé par sérigraphie. Après le processus de durcissement à haute température-, l'huile de carbone se transformera en un film de carbone avec une certaine valeur de résistance, devenant ainsi une partie du système conducteur du circuit imprimé. Structurellement, un circuit imprimé typique à base d'huile de carbone est basé sur un substrat de circuit imprimé commun, sur lequel sont construits des circuits imprimés. La couche d'huile de carbone est intelligemment disposée entre les circuits imprimés, et une couche de masque de soudure est prévue en dessous pour isoler l'huile de carbone des contacts inutiles du circuit et assurer le fonctionnement normal du circuit. Certaines cartes de circuits imprimés à l'huile de carbone auront également des convertisseurs et d'autres composants installés au milieu pour réaliser une conversion de fonction de circuit spécifique. Parfois, une couche d'encre protectrice est ajoutée entre la couche d'huile de carbone et le circuit imprimé pour optimiser davantage les performances du circuit imprimé et éviter les interférences liées à des problèmes tels que les fuites d'huile de carbone.
2, caractéristiques et avantages du circuit imprimé à l'huile de carbone
(1) Bonne conductivité
Le carbone lui-même a un certain degré de conductivité et, après avoir été transformé en huile de carbone et formé un film de carbone, il peut conduire efficacement le courant. Dans certains scénarios de circuits qui ont des exigences spécifiques en matière de conductivité mais ne nécessitent pas une conductivité élevée comme les conducteurs métalliques purs, la conductivité des circuits imprimés à l'huile de carbone peut répondre précisément aux besoins et le coût est relativement inférieur. Par exemple, dans le circuit des boutons de la télécommande, le chemin conducteur formé par l'huile de carbone est suffisant pour convertir les actions des boutons en signaux électriques et les transmettre à la puce de commande, obtenant ainsi des fonctions de télécommande stables et fiables.
(2) Caractéristiques de résistance réglables
En ajustant des facteurs tels que la concentration de poudre de carbone dans l'huile de carbone, l'épaisseur d'impression et le processus de durcissement, la valeur de résistance du film de carbone peut être contrôlée de manière flexible. Cette fonctionnalité confère aux circuits imprimés à huile de carbone un grand avantage dans les conceptions de circuits nécessitant différentes valeurs de résistance. Sans qu'il soit nécessaire de souder plusieurs éléments de résistance avec différentes valeurs de résistance, la fonction de résistance peut être obtenue grâce à l'impression à l'huile de carbone, simplifiant ainsi le processus de conception et de fabrication des circuits imprimés et économisant de l'espace sur les circuits imprimés.
(3) Forte adaptabilité des processus
Le processus d'impression à l'huile de carbone présente une bonne compatibilité avec les processus courants de fabrication de circuits imprimés. Qu'il s'agisse de la production de circuits imprimés simple-, de circuits imprimés double-face ou de circuits imprimés multi-couches, le processus d'impression à l'huile de carbone peut être facilement introduit. De plus, sur la base des processus existants tels que le masque de soudure et l'impression de caractères, en organisant raisonnablement la séquence de processus, l'impression et le durcissement de l'huile de carbone peuvent être réalisés en douceur, ce qui permet aux entreprises de fabrication électronique d'appliquer rapidement la technologie des circuits imprimés à l'huile de carbone.
3, larges domaines d'application des circuits imprimés à huile de carbone
(1) Dans le domaine de l'électronique grand public
Les circuits imprimés à base d'huile de carbone sont omniprésents dans divers produits électroniques grand public utilisés dans la vie quotidienne. Au début, les circuits imprimés à base d'huile de carbone étaient largement utilisés dans les boutons des télécommandes de télévision et des téléphones. Lorsque l'utilisateur appuie sur un bouton, le film d'huile de carbone situé sous le bouton entre en contact avec le circuit sur la carte de circuit imprimé, modifiant la résistance du circuit et générant des signaux électriques correspondants pour réaliser la commutation de canal, la numérotation et d'autres opérations. De nos jours, les circuits imprimés à base d'huile de carbone continuent de jouer un rôle dans les jouets pour enfants, certains ordinateurs et les boutons d'ascenseur en raison de leurs avantages en termes de faible coût et de performances stables. Par exemple, l'utilisation de circuits imprimés à base d'huile de carbone pour des circuits de commande simples dans les jouets pour enfants peut non seulement répondre aux besoins fondamentaux des jouets en matière de fonctions de circuit, mais également contrôler efficacement les coûts de production et améliorer la compétitivité des produits sur le marché.
(2) Domaine du contrôle industriel
Dans les environnements industriels, certains circuits de contrôle qui nécessitent une stabilité et une fiabilité élevées de l'équipement utilisent également des circuits imprimés à l'huile de carbone. Sur les petits panneaux de commande industriels, des circuits imprimés à huile de carbone sont utilisés pour réaliser des fonctions telles que la commande des interrupteurs et l'indication du signal. Sa bonne conductivité et ses caractéristiques de résistance réglables peuvent contrôler avec précision l'état de fonctionnement des équipements industriels et s'adapter aux changements de température, d'humidité et d'autres facteurs dans les environnements industriels. De plus, dans certains équipements industriels soumis à des restrictions strictes en matière d'espace, les cartes de circuits imprimés à l'huile de carbone sont devenues un choix idéal pour optimiser la disposition des circuits en raison de leur conception flexible et de leurs fonctionnalités permettant d'économiser de l'espace.
(3) Domaine des équipements électroniques spéciaux
Les circuits imprimés à base d'huile de carbone sont également utilisés dans certains appareils électroniques dans des domaines spéciaux tels que l'aérospatiale. Bien que ces domaines exigent des performances extrêmement élevées pour les composants électroniques, les avantages uniques des circuits imprimés à l'huile de carbone peuvent toujours être utilisés dans certains modules de circuits spécifiques. Par exemple, dans certains engins explosifs militaires télécommandés-, des circuits imprimés à base d'huile de carbone sont utilisés pour contrôler la transmission et le traitement du signal. Leurs caractéristiques de résistance stables et leur conductivité fiable garantissent que l'appareil peut recevoir et exécuter avec précision des instructions dans des environnements électromagnétiques complexes et des conditions physiques difficiles, garantissant ainsi le bon déroulement des tâches.
