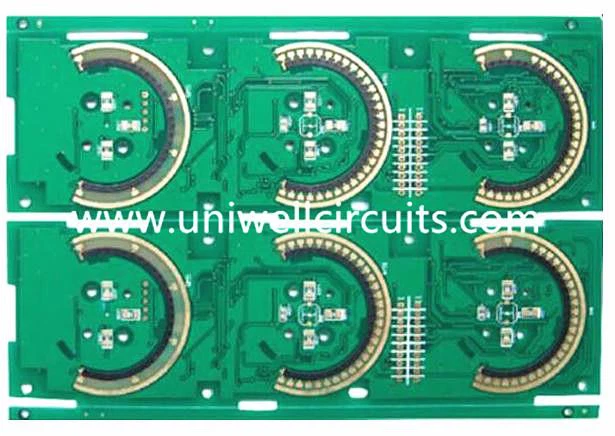

Lors de la fabrication de circuits imprimés de PCB à haute précision, la sélection des formes de câblage du coin de circuit consiste à rendre le circuit imprimé facile à fabriquer et à faire esthétiquement. Dans la conception, il est nécessaire de définir la méthode du coin du circuit, qui peut être à 45 degrés, 90 ^ et arc. Les coins pointus ne sont généralement pas utilisés, et il est préférable d'utiliser des articulations circulaires ou 45 degrés pour empêcher les transitions d'angle à 90 degrés ou plus nettes.
La connexion entre le fil et le coussin de soudure doit également être aussi lisse que possible pour éviter de petits pieds tranchants, qui peuvent être résolus en réparant le moule en cuivre. Lorsque la distance entre le noyau du coussin de soudure est inférieure au diamètre extérieur du coussin de soudure, l'espacement entre les fils peut être le même que le diamètre du coussin de soudure; Si la distance centrale du coussin de soudure dépasse, l'espacement des fils ne doit pas dépasser le diamètre du coussin de soudure. Lorsqu'un fil passe entre deux plaquettes de soudure sans s'y connecter, il devrait maintenir une distance maximale et égale de leur part. De même, la distance entre les fils doit être uniforme, égale et maximale.
Comment déterminer la largeur des fils de la carte de circuit imprimé PCB de haute précision: la largeur du fil dépend du niveau de courant des facteurs de fil et d'anti-ingérence. Plus le courant est grand, plus le fil devrait être large. D'une manière générale, la largeur de ligne électrique doit être plus large que la largeur de la ligne de signal. Afin d'assurer la stabilité du potentiel de mise à la terre (moins affecté par les changements de courant de mise à la terre), le fil de mise à la terre doit être plus large. Des expériences ont montré que lorsque l'épaisseur du film de cuivre utilisé pour imprimer, le conducteur est 0. 0}, la capacité de charge actuelle du conducteur imprimé peut être calculée à 20A / mm2, ce qui signifie qu'un conducteur avec une épaisseur de 0,05 mm et une largeur de 1 mm peut passer à travers un courant de 1a. Ainsi, pour les lignes de signal général, une distance de 10-30 MII peut répondre aux exigences; Pour les lignes de signal à haute tension et à courant élevé avec une distance supérieure ou égale à 40 mil et une distance de ligne dépassant 30mil. Afin de garantir la résistance et la fiabilité anti-décapage du fil, le fil le plus large doit être utilisé autant que possible, et la zone et la densité de PCB de haute précision doivent être autorisées à réduire l'impédance de la ligne et à améliorer les performances anti-interférence.
