Haute fréquenceLa carte de circuit imprimé (carte HF) est une carte de circuit imprimé spéciale conçue spécifiquement pour la transmission de signaux à haute fréquence-. Ses principales caractéristiques comprennent une faible perte de signal, des performances diélectriques stables, des exigences de traitement précises, une excellente capacité de blindage et une résistance thermique et mécanique exceptionnelles. Ces caractéristiques le rendent indispensable dans des domaines tels que les stations de base 5G, la communication par satellite, les systèmes radar, etc.
Explication détaillée des fonctionnalités principales
Faible perte de signal : utilisation de matériaux à faible perte tels que le PTFE pour réduire l'atténuation du signal à haute-fréquence.
Performance diélectrique stable : la constante diélectrique (Dk) et le facteur de perte (Df) restent stables à la fréquence, à la température et à l'humidité.
Exigences d'usinage de précision : un contrôle strict de l'impédance (tolérance ± 2 %), un câblage de longueur égale et des processus spéciaux (tels que le traitement plasma) sont nécessaires.
Excellente capacité de blindage : isole efficacement les interférences électromagnétiques externes et assure la stabilité du signal.
Excellente résistance à la chaleur et résistance mécanique : avec une résistance à la chaleur de plus de 200 degrés, il convient aux environnements à haute température.
Comparaison avec des circuits imprimés ordinaires
| fonctionnalité | Circuit imprimé haute fréquence | Circuit imprimé ordinaire (FR-4) |
|---|---|---|
| Matériels | PTFE, résine de remplissage céramique | Norme FR-4 (résine époxy) |
| Constante diélectrique (Dk) | Faible et stable (comme 2,2-2,6) | Plus élevé (environ 4,5) |
| Facteur de perte (Df) | Extrêmement faible (comme 0,001-0,002) | Plus élevé (environ 0,02) |
| Précision du traitement | Extrêmement élevé (tolérance d'impédance ± 2 %) | Relativement lâche |
| Applications typiques | Station de base 5G, radar, communication par satellite | Electronique grand public, électroménager, contrôle industriel |

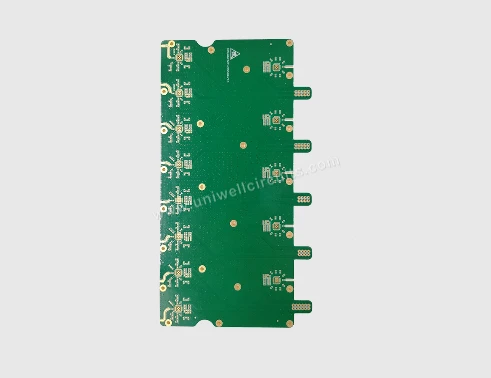

Cartes de circuits imprimés haute fréquence
