Dans le domaine defabrication de circuits imprimés, la technologie de réduction du cuivre joue un rôle crucial. Avec le développement continu des dispositifs électroniques vers la miniaturisation et les hautes performances, les exigences en matière de précision des circuits imprimés et de densité de disposition deviennent de plus en plus strictes. La technologie de réduction du cuivre, en tant que moyen clé pour façonner des graphiques de circuits précis, devient de plus en plus importante. Il répond non seulement aux exigences de conception de circuits complexes, mais joue également un rôle irremplaçable dans l'amélioration des performances du produit et la réduction des coûts de production.
Principe du processus de réduction du cuivre
Le processus de réduction du cuivre consiste essentiellement à éliminer sélectivement les couches de cuivre en excès sur les stratifiés recouverts de cuivre-par le biais de méthodes chimiques ou physiques spécifiques, formant ainsi des modèles de circuits précis. Parmi les différentes méthodes de réduction du cuivre, la gravure chimique est devenue le procédé le plus largement utilisé en raison de sa grande efficacité et de sa précision. La gravure chimique utilise une réaction chimique entre la solution de gravure et le cuivre pour dissoudre les couches de cuivre indésirables. Il existe différents types de solutions de gravure courantes, notamment les solutions de gravure acides et les solutions de gravure alcalines, chacune avec des mécanismes de gravure uniques et des scénarios applicables.
Les solutions de gravure acides sont généralement constituées principalement de chlorure de cuivre, d’acide chlorhydrique et de peroxyde d’hydrogène. Pendant le processus de gravure, le peroxyde d’hydrogène agit comme un oxydant puissant pour oxyder le cuivre en ions cuivre. L'équation de réaction est la suivante : Cu+H2O2+2HCl=CuCl2+2H2O ; Les ions de cuivre générés se combinent ensuite avec les ions chlorure dans le chlorure de cuivre pour former un complexe soluble dans l'eau-, réalisant ainsi la dissolution et l'élimination de la couche de cuivre. La solution de gravure acide présente des avantages tels qu'une vitesse de gravure rapide et une bonne uniformité de gravure, ce qui la rend particulièrement adaptée au
réalisation de circuits fins.
La solution de gravure alcaline est principalement composée de chlorure de cuivre, d’eau ammoniaquée et de chlorure d’ammonium. Le principe de gravure repose sur la formation de complexes stables entre les ions cuivre et l’ammoniac, qui dissolvent continuellement le cuivre. Le processus de réaction chimique est le suivant : (Cu+4NH3+CuCl2=2 [Cu (NH3) 2] Cl) ; Le taux de gravure de la solution de gravure alcaline est relativement lent, mais la précision de gravure est élevée et elle est largement utilisée dans la production de panneaux multicouches.
Flux du processus de réduction du cuivre
transfert de motif
Avant de commencer le processus de réduction du cuivre, il est nécessaire de transférer avec précision le motif de circuit conçu sur la surface de la carte cuivrée-. Ce processus est généralement réalisé à l’aide d’une résine photosensible. Tout d'abord, recouvrez uniformément le film sec sur le stratifié recouvert de cuivre- et appuyez fermement dessus. Par la suite, le stratifié cuivré-est exposé à la lumière ultraviolette et le film négatif avec les motifs de circuit est placé au-dessus du film sec. La lumière ultraviolette traverse la partie transparente du film négatif, provoquant une réaction photochimique dans le film sec inférieur, formant un film durci insoluble dans la solution de développement. Le film sec de la partie non exposée peut être facilement dissous par la solution de développement lors de l'étape de développement suivante, présentant ainsi clairement le motif de circuit souhaité sur la carte cuivrée -. Un contrôle précis des paramètres tels que le temps d’exposition, la température et la pression est crucial dans le processus de transfert graphique. Le temps d'exposition est trop court, le durcissement du film sec n'est pas suffisant et des problèmes tels que des motifs flous et des lignes incomplètes sont susceptibles de se produire pendant le développement ; Si le temps d'exposition est trop long, cela peut entraîner un durcissement excessif du film sec, des difficultés de développement et même des résidus de colle après développement, affectant l'effet de gravure ultérieur. Un réglage incorrect de la température et de la pression peut également entraîner une mauvaise adhérence entre le film sec et le stratifié cuivré -, entraînant des bulles et des rides, qui ont également un impact négatif sur la précision du transfert de motif.
Opération de gravure
Une fois le transfert graphique terminé, il entre dans le processus de gravure critique. Plongez le stratifié recouvert de cuivre à motifs-dans une solution de gravure, qui réagit chimiquement avec la couche de cuivre non protégée, la dissolvant et l'éliminant progressivement, formant ainsi des lignes de circuit précises. Pendant le processus de gravure, des facteurs tels que la concentration de la solution de gravure, la température, le temps de gravure et les réglages des paramètres de l'équipement de gravure ont tous un impact significatif sur la qualité de la gravure. Une concentration excessive de solution de gravure et une vitesse de gravure rapide peuvent entraîner une grave corrosion latérale du circuit, un amincissement ou même une rupture des lignes ; Si la concentration est trop faible, la vitesse de gravure sera lente, l'efficacité de la production sera faible et la gravure pourra également être incomplète. L’effet de la température de gravure sur la vitesse de gravure est également très significatif. À mesure que la température augmente, la vitesse de gravure s'accélère, mais des températures trop élevées intensifieront la volatilisation et la décomposition de la solution de gravure, tout en augmentant le risque de corrosion latérale ; Si la température est trop basse, la vitesse de gravure sera difficile à répondre aux exigences de production. La maîtrise du temps de gravure est également cruciale. Si le temps est trop court, la couche de cuivre risque de ne pas être complètement éliminée ; Si le temps est trop long, le circuit gravé sera excessivement érodé, affectant la précision et la qualité du circuit. De plus, des paramètres tels que la pression de pulvérisation et la vitesse de circulation de la solution dans l'équipement de gravure doivent être ajustés raisonnablement en fonction de la situation réelle pour garantir que la solution de gravure peut agir uniformément sur la surface du panneau cuivré -, obtenant ainsi des effets de gravure stables et efficaces.
Traitement post-gravure
Une fois la gravure terminée, des impuretés telles que la solution de gravure, les produits de réaction et le film sec partiellement retiré resteront à la surface du stratifié cuivré-, nécessitant une série d'opérations de post-traitement. La première étape est le processus de nettoyage, qui consiste à rincer avec une grande quantité d'eau propre pour éliminer les résidus de solution de gravure et autres impuretés solubles dans l'eau sur la surface, les empêchant ainsi d'avoir des effets néfastes sur les processus ultérieurs. Ensuite, le traitement de séchage peut être effectué à l'aide de méthodes telles que le séchage à l'air chaud ou le séchage à l'air naturel pour garantir que la surface du panneau recouvert de cuivre-est complètement sèche et éviter les résidus d'humidité susceptibles de provoquer l'oxydation de la couche de cuivre. Dans certains scénarios d'application nécessitant une qualité de surface élevée, il peut également être nécessaire de passiver le circuit gravé en formant un film de passivation sur la surface du cuivre pour améliorer sa résistance à l'oxydation et à la corrosion. Enfin, une inspection de qualité complète est effectuée sur la carte de circuit imprimé traitée, à l'aide d'équipements tels que des microscopes optiques et des microscopes électroniques pour vérifier soigneusement l'intégrité, la précision et la qualité de surface du circuit, garantissant ainsi que le produit répond aux exigences de conception. Pour-produits non conformes détectés, il est nécessaire d'analyser les raisons et de prendre les mesures de réparation correspondantes ou de les mettre au rebut.
Application du processus de réduction du cuivre dans différents types de cartes de circuits imprimés

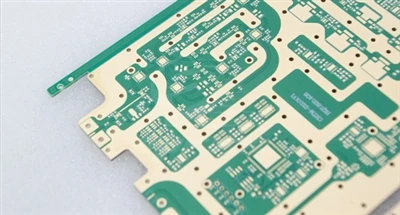

Circuit imprimé rigide
Les circuits imprimés rigides, en tant que type courant de circuits imprimés, sont largement utilisés dans divers appareils électroniques. Dans le processus de fabrication de cartes de circuits imprimés rigides, la technologie de réduction du cuivre est utilisée pour construire des lignes de circuits de haute -précision qui répondent aux exigences de connexion électrique des systèmes électroniques complexes. Par exemple, dans la fabrication de cartes mères d'ordinateurs, une disposition de circuits à haute-densité peut être obtenue dans un espace limité grâce à la technologie de réduction du cuivre, garantissant une transmission de données stable et à haute vitesse-entre divers composants tels que le processeur, la mémoire, la carte graphique, etc. Avec le développement continu des produits électroniques vers la miniaturisation et les hautes performances, les exigences en matière de précision des circuits imprimés rigides deviennent de plus en plus élevées. Le processus de réduction du cuivre peut obtenir des largeurs de lignes plus fines et un espacement des lignes plus petit en optimisant les paramètres de gravure et en adoptant une technologie de transfert graphique avancée, améliorant ainsi efficacement l'intégration et les performances électriques des cartes de circuits imprimés rigides.
Circuit imprimé souple
Les cartes de circuits imprimés flexibles sont largement utilisées dans les appareils électroniques tels que les smartphones et les appareils portables qui nécessitent beaucoup d'espace et de flexibilité en raison de leurs avantages uniques de flexibilité et de légèreté. Le processus de réduction du cuivre joue également un rôle clé dans la production de circuits imprimés flexibles. Étant donné que le substrat des cartes de circuits imprimés flexibles est généralement constitué de matériaux flexibles tels que le polyimide ou le polyester, leurs exigences en matière de processus de gravure sont plus strictes. Pendant le processus de gravure, il est nécessaire de contrôler avec précision les paramètres de gravure pour éviter d'endommager le substrat souple, tout en garantissant la précision et la fiabilité du circuit. Dans le module caméra d'un smartphone, une carte de circuit imprimé flexible est utilisée pour créer des circuits fins grâce à la technologie de réduction du cuivre, obtenant une connexion stable entre la caméra et la carte mère et étant capable de s'adapter aux exigences de courbure de la caméra sous différents angles. Avec l'essor des appareils portables, des défis plus importants ont été posés en termes de flexibilité, de résistance à la flexion et de précision des circuits des cartes de circuits imprimés flexibles. Le processus de réduction du cuivre innove et se développe constamment, en adoptant des techniques et des matériaux de gravure plus avancés pour répondre à ces demandes croissantes.
Circuit imprimé flexible et rigide
Les cartes de circuits imprimés rigides et flexibles combinent les avantages des cartes de circuits imprimés rigides et flexibles, avec une bonne résistance mécanique et une bonne aptitude à la flexion. Elles sont couramment utilisées dans des domaines haut de gamme tels que l'électronique aérospatiale et automobile. Le processus de réduction du cuivre est confronté à des défis plus complexes dans la fabrication de cartes de circuits imprimés rigides et flexibles, nécessitant une fabrication de circuits de haute -précision dans les parties rigides et flexibles, tout en garantissant une connexion fiable dans la zone de transition entre les deux. Dans le processus de production, différents paramètres et processus de processus de gravure doivent être adoptés en fonction des différentes caractéristiques des pièces rigides et flexibles. Par exemple, les processus de gravure alcaline conventionnels peuvent être utilisés dans des pièces rigides pour obtenir une précision de gravure plus élevée ; Dans la partie flexible, un processus de gravure acide plus doux doit être utilisé et les conditions de gravure doivent être strictement contrôlées pour éviter d'endommager le substrat flexible. En utilisant raisonnablement la technologie de réduction du cuivre, la combinaison de cartes de circuits imprimés rigides et flexibles peut réaliser des configurations de circuits complexes et des méthodes d'assemblage flexibles, répondant ainsi à la demande des appareils électroniques haut de gamme -pour des cartes de circuits imprimés hautes-performances et haute fiabilité.
