Shenzhen Uniwell Circuits Co., Ltd. est l’un des principaux fabricants et fournisseurs de circuits Uniwell TC350 : circuit imprimé PTFE à haute conductivité thermique en Chine, prend également en charge un service personnalisé à bas prix. Si vous envisagez d'acheter des circuits Uniwell TC350 de haute qualité : circuit imprimé en PTFE à haute conductivité thermique, n'hésitez pas à demander un devis à notre usine.

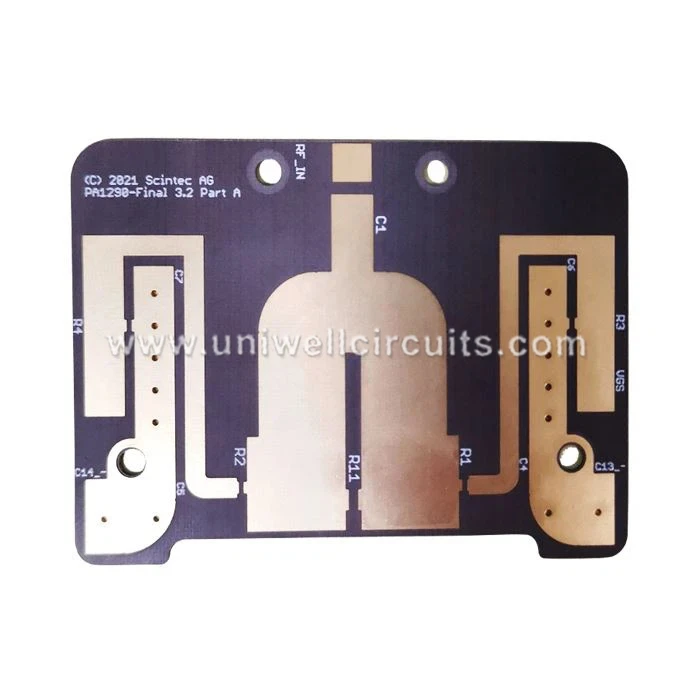

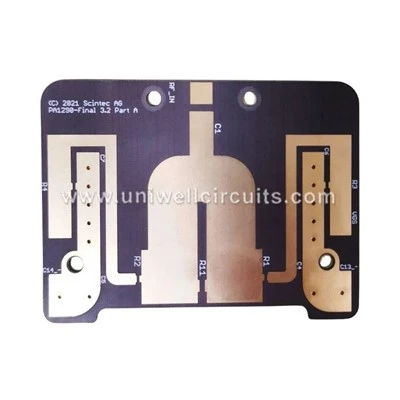

La carte PTFE à haute conductivité thermique TC350 d'Uniwell circuits est une carte PCB haute-performance conçue pour les scénarios de haute-fréquence et de haute-puissance. Ses principales fonctionnalités et applications sont les suivantes :
| TC350 | PTFE à haute conductivité thermique |
| Conductivité thermique | 1WmK |
| NSP3,5DF0,0018 |
paramètres de base
La constante diélectrique DK est de 3,5 et la perte diélectrique DF est aussi faible que 0,0018 ~ 0,0020, ce qui est bien meilleur que la carte RO4350B conventionnelle.
La conductivité thermique peut atteindre 0,72-1,0 W/mK, soit trois fois celle d'une carte RT/duroid 5880 ordinaire, et les performances de dissipation thermique sont exceptionnelles. Le substrat est en PTFE rempli de céramique à haute conductivité thermique et de fibre de verre renforcée. Le matériau du panneau est souple, avec un faible coefficient de dilatation thermique et une excellente stabilité des phases de température.
Avantages typiques
Par rapport au RO4350B, avec la même puissance de sortie de 100 W, la température de l'appareil peut être réduite d'environ 5 degrés ; Par rapport au FR-4 classique, l'augmentation de la température des lignes microruban peut être réduite d'environ 30 degrés. Une faible perte de transmission peut réduire la génération de chaleur, une conductivité thermique élevée peut rapidement dissiper la chaleur, améliorant considérablement la fiabilité des circuits à haute puissance.
Scénarios applicables

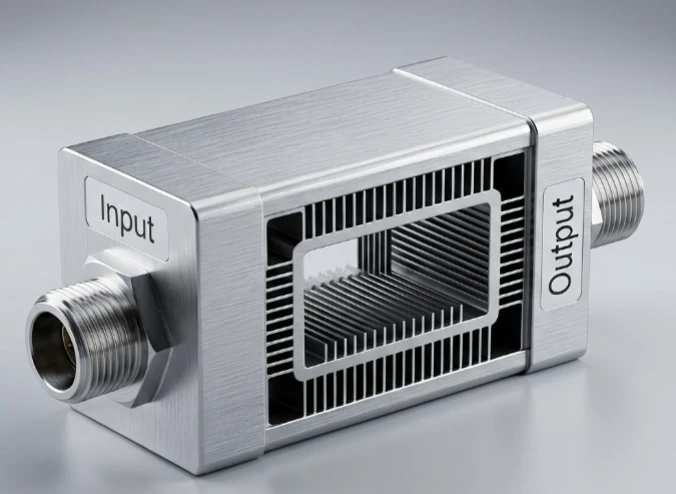

Largement utilisé dans les coupleurs micro-ondes haute-puissance, les amplificateurs de stations de base, les antennes-haute fréquence, les synthétiseurs de puissance micro-ondes, les filtres et autres conceptions de circuits RF qui nécessitent une dissipation thermique stricte et des performances haute-fréquence.
Attention : le coefficient de dilatation thermique et la dureté de ce panneau sont sensiblement différents de ceux du FR-4, et il n'est pas recommandé d'effectuer un traitement de pressage mixte.
La meilleure méthode d'application consiste à utiliser un panneau double-face avec un substrat de dissipation thermique.
